Nettoyage de la grille de filtre de soupape Exact Temp de 1/2 po

1. Avant de nettoyer les écrans filtrants (D), l'alimentation en eau de la soupape doit être coupée. Les arrêts de débit internes du corps de la soupape sont ouverts et fermés en tournant les deux gros écrous hexagonaux externes (1 1/8 po) (A) se trouvant au centre du corps de la soupape.

Réduisez le débit d'eau vers le corps de la soupape en utilisant une clé pour tourner chacun des grands écrous hexagonaux externes (A) dans le sens des aiguilles d'une montre. Pour couper complètement le débit, il faut tourner chaque chaque écrou hexagonal plusieurs fois. (A) sont requis.

Après avoir fermé l'eau alimentant le corps de la soupape, évacuez l'eau résiduelle en tournant la rallonge de débit. (B) complètement dans le sens antihoraire.

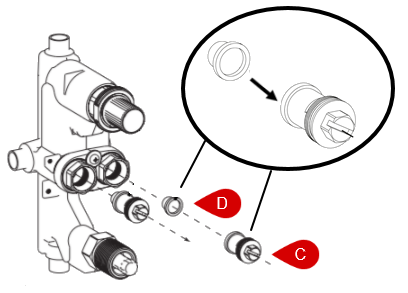

2. L'écran filtrant (D) est située à l'arrière de la soupape de non-retour (C). Pour retirer l'ensemble du mécanisme d'arrêt (C), placez une clé sur le gros écrou hexagonal extérieur (A) et tenez-la en place. Utilisez un tournevis à tête plate dans la fente au centre du mécanisme d'arrêt (C) et dévissez dans le sens inverse des aiguilles d'une montre jusqu'à ce qu'il sorte.

3. Retirez la grille du filtre (D) en la faisant glisser de l'arrière de la soupape de non-retour (C).

Si la grille du filtre (D) n'est pas sortie avec le mécanisme d'arrêt (C), utilisez une pince à épiler ou une pince à bec effilé pour la sortir de l'ouverture d'où le mécanisme d'arrêt (C) a été retiré. Nettoyez tous les débris des écrans filtrants (D) en les rinçant à l'eau.

Confirmez que l'ensemble du mécanisme d'arrêt (C) fonctionne correctement en le tenant avec le clapet de non-retour non métallique blanc (E) tourné vers le haut. À l'aide d'un tournevis à tête plate, appuyez doucement sur le diaphragme en caoutchouc au centre et observez s'il se redresse. S'il fonctionne correctement, il doit s'enfoncer lorsque vous appuyez dessus et remonter lorsque vous cessez d'appuyer dessus.

• Si l'écran filtrant est endommagé (D) ou si le clapet de non-retour (E) ne fonctionne pas correctement, l'écran filtrant (D) et le clapet de non-retour blanc (E) peuvent être remplacés en commandant la trousse de service 103686.

4. Le rinçage du corps de la soupape permet d'éliminer tous les débris lâches qui ont pu s'accumuler à l'intérieur du corps de la soupape. Pour nettoyer le système, l'eau devra être forcée à travers le corps de la soupape en laiton.

Pour rincer le corps de la soupape, ouvrez l'eau en utilisant une clé pour faire légèrement tourner l'un des grands écrous hexagonaux externes (1 1/8 po) (A) dans le sens inverse des aiguilles d'une montre.

Coupez l'eau en utilisant une clé pour faire tourner les gros écrous hexagonaux extérieurs (1 1/8 po) (A) dans le sens des aiguilles d'une montre.

Répétez ce processus pour le deuxième grand (1 1/8 po) écrou hexagonal extérieur (A).

5. Fixez la grille du filtre (D) du mécanisme d'arrêt (C) en faisant glisser la grande ouverture de la grille de filtre (D) sur le bord surélevé à l'arrière du mécanisme d'arrêt (C).

Réinstallez le mécanisme d'arrêt (C) en utilisant un tournevis à tête plate dans la fente au centre du mécanisme d'arrêt (C) et en le vissant dans le sens des aiguilles d'une montre dans le corps de la soupape jusqu'à ce qu'il soit bien serré.

Ouvrez le débit d'eau vers le corps de la soupape en utilisant une clé pour tourner chacun des grands écrous hexagonaux externes (A) complètement dans le sens contraire des aiguilles d’une montre. Pour obtenir un débit maximal, il suffit de dévisser plusieurs fois chaque écrou hexagonal externe (A) sont requis.
